分級水力旋流器組

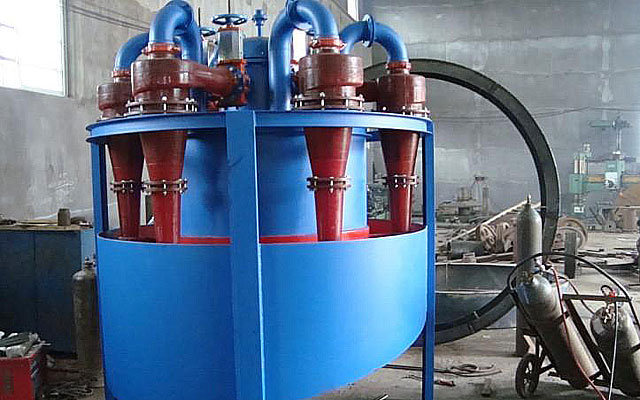

 一、水力旋流器組

水力旋流器組作為一種常見的分離分級設備，其工作原理是離心沉降。當待分離的兩相（或三相）混合液以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒（或重相）與細顆粒（或輕相）之間存在著粒度差（或密度差），其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒（或重相）經旋流器底流口排出，而大部分細顆粒（或輕相）由溢流管排出，從而達到分離分級的目的。

二、水力旋流器的工作原理

旋流器的基本原理是將具有一定密度差的液-液，液-固，液-氣等兩相或多相混合物在離心力的作用下進行分離。將混合液以一定的壓力切向進入旋流器，在圓柱腔內產生高速旋轉流場?；旌衔镏忻芏却蟮慕M分在旋流場的作用下同時沿軸向向下運動，沿徑向向外運動，在到達錐體段沿器壁向下運動，并由底流口排出，這樣就形成了外旋渦流場；密度小的組分向中心軸線方向運動，并在軸線中心形成一向上運動的內渦旋，然后由溢流口排出，這樣就達到了兩相分離的目的。

三、水力旋流器的作用及分類

水力旋流器按照施工工段分為一段分級旋流器、二段分級旋流器。
水力旋流器按照功能分為分級旋流器、脫水旋流器、脫泥旋流器、除渣旋流器、濃縮旋流器、尾礦干排專用旋流器。
